Esto es una cimentación con micropilotes, la obra es de un edificio antiguo de Madrid. El objetivo principal era mantener un fresco en la planta de bajo cubierta y a su vez, ejecutar dos sótanos más (no disponía de sótanos).

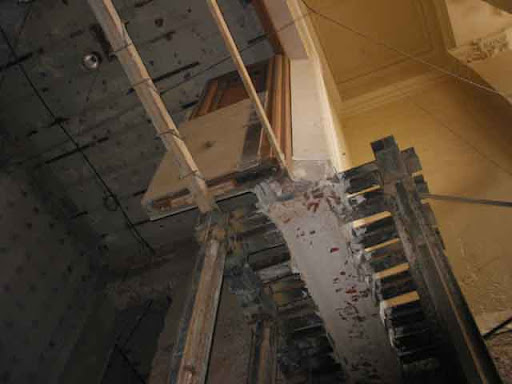

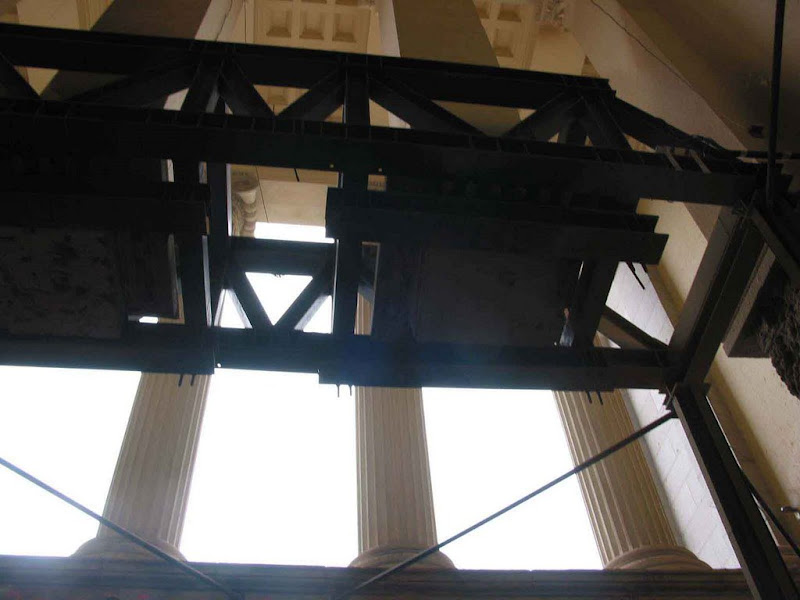

Para ello se micropilota en ambos lados de los muros y con una máquina de hacer taladros de 60cm. de diámetro hacían agujeros en el muro. De este modo se pasan unos perfiles metálicos que descansan sobre los micropilotes, así se formaba una especie de bastidor. En otros muros, lo que se hacía era encofrar por las dos caras y hormigonar con tensores, de manera que trabajasen por rozamiento.

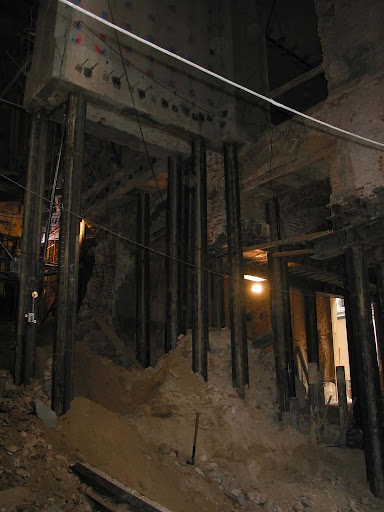

Según se iba bajando para hacer los sótanos, se iban colocando refuerzos metálicos a los micropilotes (para evitar el pandeo).
Una obra muy interesante y muy bien cuidada, ojala se tuviera el mismo cariño para el resto de cosas menos importantes.
Según se iba bajando para hacer los sótanos, se iban colocando refuerzos metálicos a los micropilotes (para evitar el pandeo).
Una obra muy interesante y muy bien cuidada, ojala se tuviera el mismo cariño para el resto de cosas menos importantes.
Más pistas:
Es una rehabilitación por si os sirve de algo, y se tenían que construir dos sótanos para abajo (estando la casa ya hecha).
Suerte.
No hay artículos relacionados.
20 Comentarios
Impresiona eh¡¡¡
Es en gitanolandia xD
Yo apunto a que es una foto después de los atentados del 11S o algo así.
pero que arte!! ¿que dice la foto? tal vez el sentimiento apenado de un ejecutivo cuando sale fuera y no tiene un garaje privado donde aparcar su coche…
¿Sistema de construcción? nuze, vamos, por nuzaber nuze ni a lo que te refieres
¿seguro que es una construccion?, porque de la sensacion que derrocan.
la obra parece una rehabilitacion, porque lo que se ve es antiguo.
y pa finalizar, no tengo ni put. idea de lo que es, pero acojona.
No sé lo que es, pero por lo que dices en la primera pista de hacer un sótano estando la casa ya hecha, no me metería ahí a vivir ni aunque me dieran dinero…
¡es el plato de viaje al centro de la tierra!
haciendo un parking subterraneo??
arqueólogos??
Ladrones de bancos??
12 del patíbulo??
un fondo dedicado para una web en construcción??
y todo eso lo hacen de forma que el edificio esté firme??
Si. Gincho si, de eso se trata evitar cualquier movimiento.
Es una cimentacion con micro pilotes o paraguas de pilotes, para sujetar el edificio. Hay casos que hasta los sujetan con gatos hidraulicos. Impresionante.
Por lo que se ve en la foto desde luego no es una casita apareada, es un edificio grandote,por cierto apa, ¿cuando se construye un edificio y tiene varios subterraneos, que planta soporta mas peso o presion o como se diga, las que estan bajo tierra o la primera que queda a pie de calle?
Naturalmente cada planta soporta su propio peso, que distribuye a los pilares, por lo tanto los pilares, cuanto mas abajo, mas carga soportan. Si tiene mas de 1 sótano suele hacerse con muros pantalla, que sustituyen a los pilares, ademas de contener el terreno.
es posible construir algo como minas Tirit?
Estas fotos las saqué el viernes por la mañana en la calle Goleta del barrio de la Chana de Granada. Te las dejo aqui x si te interesan para el blog
http://img512.imageshack.us/my.php?image=caynafmhrk1.jpg
http://img524.imageshack.us/my.php?image=cajmmx37oh1.jpg
http://img400.imageshack.us/my.php?image=caen09mrhr8.jpg
En la ventanilla del coche de la derecha había un nº de teléfono para que “se pusieran en contacto con él”.
Hola Julio, Impresionante la obra. Se puede saber dónde es? para pasarme a verla.
Me gustaría hacerte una pregunta: qué tipo de maquinaria se usó en los sótanos para el micropilotaje? Cómo se introdujo? Gracias.
En principio no me llamo Julio xD.
E lugar de dnd es, dame tu email y te lo digo en privado, porque es una obra muy comprometida.
La maquina es pequeña y se introdujo por la puerta, si es verdad.
Mirare a ver si tengo fotos.
Perdona, lo de Julio era la fecha y por las prisass… Cómo te mando mi mai? lo pongo aquí?
Un caso así me tocó a mí en un examen de la facultad, aunque sólo con una planta de sótano.
Apa la primera foto no se ve.
hola <> soy estudiante y necesito hacer un trabajo relativo a este tipo de técnicas.me gustaria hacer una visita al lugar en cuestion y poder conocer mejor todo el tema en cuestion. dejo mi mail, si le interesa contesteme
carlosbenet@hotmail.com
Buenos días.
Somos estudiantes de E.U.I.T de Obras Públicas de la Universidad Politécnica de Madrid.
Actualmente nos encontramos realizando un trabajo de Micropilotes, motivo por el cual nos dirigimos a ustedes.
Con el objetivo de recabar toda la información posible, nos gustaría conocer si existe la posibilidad de mantener una entrevista con Uds. para informarnos de los últimos modelos de Micropilotes, proporcionarnos algún folleto que nos informen de esto, la realización de alguna visita guiada a sus instalaciones para ver la maquinaria o incluso, si fuese posible, ir directamente a obra donde se esta trabajando.
Les estaríamos muy agradecidos si alguna de estas opciones fuese posible. No obstante, si no fuese posible una visita presencial, estaríamos igualmente agradecidos si nos pudiesen hacer llegar algún tipo de información sobre Micropilotes.
Quedamos a su disposición para, en el caso de concretar alguna de estas opciones, poder fijar fecha y hora para la realización.
Un cordial Saludo y gracias por anticipado.
